フレーム補間おぼえがき

TS収録からエンコまで。
アニメのOPを音声無劣化でフレーム補間しH.264なmp4の動画にするという方針を例にあげてやってみます。
自分用のメモですがお役に立てれば幸いです。
注:この記事はすこし重たいです。

全体的な流れ

録画 → 切り出し → 音声分離 → 音声読込・位置調整 → インタレ解除 → ノイズ・ロゴ除去 → 中間ファイル → フレーム補間 → エンコ

前提として、TS抜きの視聴・録画が出来る環境があることを想定して書いております。
また、AviUtlのインストールと、TSやaacが読み込める入力プラグインの導入や、x264GUIEx(1.46以降)の導入も済ませてあることを前提としております。

録画

お好きなスタイルで。
蛇足になりますが、自分の環境はWin7+TVTest+TvRockで、PX-W3U3(v2じゃないほう)で復調しています。
手順的には以下のブログ様がめちゃ詳しいです。
せっかくの自作なのでPT3とか差そうかなと思った矢先に生産終了で悲しい。

アニメ1話分はだいたい30分で、TSの容量にして地上波だと3GB~4GB、BSだとさらに+1GBくらいです。これだと死ぬほど扱いづらいのでOP(またはED)だけ切り出します。

切り出し

MurdocCutterというソフトがいい感じです。
使い方も直感的ですので書く程でもないです。こことかに詳しく載っています。
だいたいOPの頭とケツに少し余裕を持たせて切り出すと良いと思います。
OPを切り出したのみでしたらタイムコード情報の更新はいらないので、このままで大丈夫です。
少し話は逸れますが、例えば本編をCMカット編集したい場合などは、上記のソフトでざっくり切り出すのに加え「TsTimeKeeper(リンク先up0984)」でタイムコード情報を更新した上でフレーム編集ソフトとかに渡してあげないとダメだと思います。

音声分離

BonTsDemux(リンク先up1091)」というソフトがいい感じです。
こちらも使い方は直感的ですので書く程でもないです。
わかんなかったら下記のブログ様に詳しく載っています。
TSを読み込んだら、エンコード方式は「Demux(aac)」にして、音声だけ分離しましょう。wavでは音声無劣化でエンコまで行けません。
このソフトで変換したらTSの音声部がなくなるとかそういうことはありません。抽出という表現の方が適当かもしれません。
「音声遅延補正」はややこしいので自分は「0」で変換しています。けっきょくAviUtlで調整します。

音声読込・位置調整

そもそも「FakeAacWav」というツールがあり、略してFAW。これはaacを「擬似的なWAV」に変換するツールで、変換後は耳がおかしくなるような音声ファイルが出来ます。
これを、wav形式を扱える編集ソフトで編集するなどして、FAWで再びaac音声に戻したのちそのまま映像とmuxすれば、音声部分が無劣化になるといった具合です。
さて、AviUtl向けプラグインに「AACをFAWとして読み込むプラグイン」というものがあり、今回はこれを用いて先ほど変換したaacを、AviUtl側でFAWとして読み込み、最終的にエンコード時に「FAW2aac」というプラグインを用いてaacとしてmuxします。
その前に、先ほど変換したaacをふつうに読み込み、音声の位置を調整してメモでもしておくという作業を行う必要があります。
まず上記プラグイン(2つとも)を導入後、AviUtlを起動し「ファイル」→「環境設定」→「入力プラグインの優先度」を開きます。ここでaac入力に使う入力プラグインが「AACをFAWとして読み込むプラグイン」より上の優先度になっていることを確認します。なってなければ優先度を設定して閉じます。

f:id:heikin2525:20160512205754p:plain

その後、TSを開き、「ファイル」→「音声読み込み」で先ほど変換したaacを開きます。
何もしていない状態だと再生ウィンドウで確認しても音ズレしていると思われますので、「設定」→「音声の位置調整の設定」を開き、調整します。

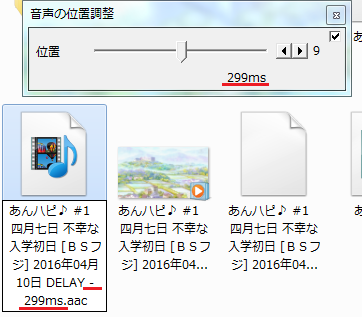

このとき、読み込んだaacのファイル名に注目します。BonTsDemuxから出力されたaacには、ファイル名の末尾に「DELAY -299ms」などの文字列が付加されています。この値を正負逆にした値を参考にAviUtl側で調整するとだいたいうまいこといきます。
f:id:heikin2525:20160512211913p:plain
ファイル名を参考に合わせていく

24fps->60fpsで補完する時はこの値をさらに2.5倍した値で合わせるとうまいこといくので、この時点でメモしておきます。
ここでもしファイル名にあるミリ秒で調整しても音がずれている場合は、手動で確認して音ズレをなくしておきます。
ファイル名にあるミリ秒表記があてになる時と、全くあてにならない時があるので、不安な方は拡張編集でチェックしてみるのも良いかもしれません。
f:id:heikin2525:20160514012100p:plain
tsとaacの音声を左右に振って確かめるなど

インタレ解除

アニメのエンコードといえばインターレースの解除が重要です。
とはいえ、AviUtlにそもそも入っているインタレ解除機能で充分キレイになるので、そこまで難しくないと思います。素材や好みによって他のプラグインを入れるのも良しです。
AviUtl本体で解除する場合は、まず「設定」→「インターレースの解除」から、「自動24fps」を選択します。このとき、「自動24fpsの設定」も確認し、「横縞部分を二重化」のチェックは外しておきます。加えて、「設定」→「フレームレートの変更」から、「24fps <- 30fps (4/5)」を選択します。このとき、「24fps <- 30fpsの間引きには自動24fpsの処理を使う」のチェックを入れておきます。
外部のプラグインで解除する場合は、「自動フィールドシフト」とかが良いと思います。使い方は頑張ってください。

ノイズ・ロゴ除去

インタレ解除をしたら、おこのみでノイズ除去やロゴ(ウォーターマーク)の除去を行います。
ノイズの除去においても、AviUtlにそもそも入っている「ノイズ除去フィルタ」などで充分だと思いますが、キツくノイズの除去を行いたい場合は、「NL-Means」とかが良いと思います。また、ノイズが除去できたのか確認するのに「ノイズ表示フィルタ」なども有効だと思います。
また、ロゴの除去においては「透過性ロゴプラグイン」が良いと思います。(こういうのもあるそうです)

f:id:heikin2525:20160513232244p:plain
けっこうキレイに消える

中間ファイル生成

以上まで終われば、一度aviなどの無劣化な中間ファイルに落とし込みましょう。
蛇足かもしれませんが、aviのコーデックは「未圧縮」でやるとファイルサイズがものすごいことになりますので、UtVideohuffyuvが良いと思います。

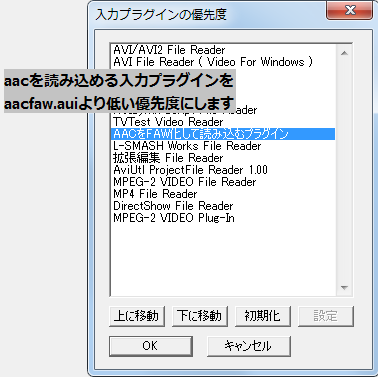

すべて閉じる前に、「ファイル」→「環境設定」→「入力プラグインの優先度」で、「AACをFAWとして読み込むプラグイン」が、aacを読み込める他の入力プラグインより上の優先度になっていることを確認します。なってなければ優先度を設定してから閉じます。

f:id:heikin2525:20160513222159p:plain

フレーム補間

AviSynthの導入

AviSynthとは?については長くなるのでこちらとかがわかりやすいです。
この記事においては、素材を読み込んでフレーム補間したデータをAviUtlに渡すまでがAviSynthとそのプラグインの役割といったところです。
ひとくちにAviSynthといっても色んなビルドやらバージョンやら種類がありますが、AviSynth+をインストールしておけばいいんじゃないかと思います。
AviSynth単体でもいろいろフィルタを掛けることはできますが、フレーム補間については外部プラグインを用いたやり方が一般的です。
その前に、動画をAviSynthに読み込ませるためのプラグインを入れておかないといけません。だいたいの動画はAviSynth側の「DirectShowSource」を使えば開けますが、TSなどはうまくいかなかったりするので、「L-SMASH Works」に同梱されているAviSynth向けのプラグイン「LSMASHSource」を導入しておきます。ダウンロードした上で「LSMASHSource.dll」をAviSynthをインストールしたフォルダの「plugins」フォルダにほりこみます。
中間ファイルにaviを使用した場合AVIsourceでも良さそうに思えます。それで大丈夫なら良いですが、私の環境ではファイルサイズがデカくなるとエラーを吐いてくるので、いつもL-SMASHでやっています。

SVPを使う

SVPとは「SmoothVideo Project」の略で、なんかMPCとかを使って再生しながらフレーム補間して視聴できるソフトだそうです。
ローカルで再生するだけならそれでも十分ですが、死ぬほど重いのでそれ相応のスペックが要求されますし、PCでしかぬるぬるできなかったりするので個人的には微妙ですが、実力は十分とのことです。
そのSVPの核となるフレーム補間部については、AviSynth向けに「SVPflow」というプラグインが用意されており、今回はそれを利用します。
ダウンロードしたファイルのうち、「svpflow1.dll」「svpflow2.dll」をAviSynthの「plugins」にほりこみます。
その後、AviSynthスクリプトを書きます。以下をメモ帳などにコピペして、環境に合わせて適当にいじって、拡張子を「.avs」とし保存します。#はコメント行です。

SetMemoryMax(1024)
LoadPlugin("C:\Program Files (x86)\AviSynth+\plugins+\svpflow1.dll")
LoadPlugin("C:\Program Files (x86)\AviSynth+\plugins+\svpflow2.dll")
threads=12
#Corei7の場合。ほかならよき数字に
LWLibavVideoSource("TEST.avi", audio=false).converttoYV12
#()内はフレーム補間したい中間ファイルのパスを記入。フルパスのほうが良いと思います。
super=SVSuper("{gpu:1}")
vectors=SVAnalyse(super, "{ block:{w:8, overlap:0}, main:{satd:true, coarse:{trymany:true}}, refine:[{thsad:1000}] }")
SVSmoothFps(super, vectors, "{ rate:{num:5,den:2}, algo:23, cubic:1, scene:{mode:0} }", url="www.svp-team.com", mt=threads)
#目標フレームレートはSVSmoothFps内の「rate:{num:x,den:y}」の箇所で決まる。
#ソースのフレームレート*num/den=目標フレームレート

このavsを「プログラムから開く」でAviUtlを指定して開き、黒地に赤文字のエラーが出なければ成功。もし出た場合、最下行のavsフルパスの後の「line *」がエラー箇所の行数となるので、そこをデバッグします。

もしも、「オレは中間ファイルなんて面倒なことはしたくない!!直接TSをフレーム補間してやる!!」という破天荒な方は、以下のように、AviSynth側でインターレース解除を行ってからフレーム補間の関数に渡す必要があります。また、ノイズ除去やロゴ消しが出来るタイミングも、フレーム補間の後になります。

...
LWLibavVideoSource("TEST.ts", audio=false).converttoYV12
Auto24FPS()
...

MVTools2を使う

何らかの事情で上記のSVPでどーにもこーにもうまくいかない場合は、MVTools2というプラグインもあります。
こちらはSVPが出てくる前によく使われていたフレーム補間の手法で、SVPflowの元となったプラグインでもあるそうです。
こちらも上記にリンクしてあるページの下部からダウンロードし、次にwarpsharpパッケージをこちらからOSのビット数に合わせてダウンロードし、同様にAviSynthをインストールしたフォルダの「plugins」フォルダにほりこみます。
その後、AviSynthスクリプトを書きます。以下をメモ帳などにコピペして、環境に合わせて適当にいじって、拡張子を「.avs」とし保存します。#はコメント行です。

LWLibavVideoSource("TEST.avi", audio=false).converttoYV12
#()内はフレーム補間したい中間ファイルのパスを記入。フルパスのほうが良いと思います。
super=MSuper(pel=4, hpad=0, vpad=0, rfilter=4)
backward_vectors = MAnalyse(super, isb = true,search=3,delta=1)
forward_vectors = MAnalyse(super, isb = false,search=3,delta=1)
super=MSuper()
backward_1 = MAnalyse(super, chroma=false, isb=true, blksize=32, blksizev=16, searchparam=4, plevel=1, search=3, overlap=8, badrange=(-24))
forward_1 = MAnalyse(super, chroma=false, isb=false, blksize=32, blksizev=16, searchparam=4, plevel=1, search=3, overlap=8, badrange=(-24))
backward_2 = MRecalculate(super, chroma=false, backward_1, blksize=32, blksizev=16, searchparam=4, search=3, overlap=8)
forward_2 = MRecalculate(super, chroma=false, forward_1, blksize=32, blksizev=16, searchparam=4, search=3, overlap=8)
backward_3 = MRecalculate(super, chroma=false, backward_2, blksize=16, blksizev=16, searchparam=4, search=3, overlap=8)
forward_3 = MRecalculate(super, chroma=false, forward_2, blksize=16, blksizev=16, searchparam=4, search=3, overlap=8)
backward_4 = MRecalculate(super, chroma=false, backward_3, blksize=16, blksizev=16, searchparam=3, search=3, overlap=8)
forward_4 = MRecalculate(super, chroma=false, forward_3, blksize=16, blksizev=16, searchparam=3, search=3, overlap=8)
backward_5 = MRecalculate(super, chroma=false, backward_4, blksize=16, blksizev=8, searchparam=3, search=3, overlap=2)
forward_5 = MRecalculate(super, chroma=false, forward_4, blksize=16, blksizev=8, searchparam=3, search=3, overlap=2)
backward_6 = MRecalculate(super, chroma=false, backward_5, blksize=8, blksizev=8, searchparam=3, search=3, overlap=2)
forward_6 = MRecalculate(super, chroma=false, forward_5, blksize=8, blksizev=8, searchparam=3, search=3, overlap=2)
backward_7 = MRecalculate(super, chroma=false, backward_6, blksize=8, blksizev=4, searchparam=2, search=3, overlap=int(2/4)*2)
forward_7 = MRecalculate(super, chroma=false, forward_6, blksize=8, blksizev=4, searchparam=2, search=3, overlap=int(2/4)*2)
backward_8 = MRecalculate(super, chroma=false, backward_7, blksize=4, blksizev=4, searchparam=2, search=3, overlap=int(2/4)*2)
forward_8 = MRecalculate(super, chroma=false, forward_7, blksize=4, blksizev=4, searchparam=2, search=3, overlap=int(2/4)*2)
MFlowFps(super, backward_8, forward_8, num=60, den=1, blend=true)
#目標フレームレートはMFlowFps内の「num=x, den=y」の箇所で決まる。
#目標フレームレート = num / den

このavsを「プログラムから開く」でAviUtlを指定して開き、黒地に赤文字のエラーが出なければ成功。もし出た場合、最下行のavsフルパスの後の「line *」がエラー箇所の行数となるので、そこをデバッグします。
MVTools2では、SVPに比べ日本語で解説されているサイトが多くあります。上記のパラメータをいじる際はこちらなどが参考になると思います。

音声mux

無事にAviUtlにフレーム補間された映像が読み込めたら、音声とmuxします。
「ファイル」→「音声読み込み」より、BonTsDemuxで変換したaacを読み込ませます。そして、「設定」→「音声の位置調整の設定」を開き、「音声読込・位置調整」でメモした位置に音声を調整します。
ここでプレビューしようとしても、aacはFAWとなって読み込まれているはずなので、耳がおかしくなるような音声しか聞こえてきません。

エンコ

最後にOPの最初のフレーム~おわりのフレームまでを選択すれば、あとはエンコードするのみです。
ここで、エンコード時に音声をFAWからaacにするために、x264GUIEx(1.46以降)を使用する必要がありますので、導入されていない方は、現在のAviUtlの状態を「ファイル」→「編集プロジェクトの保存」などして保留しておき、頑張って導入してください。

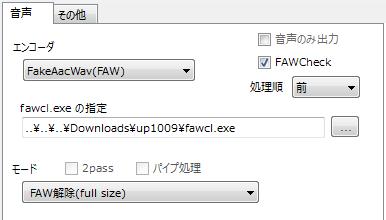

エンコードの設定は、60fpsの動画であるという前提でてきとうに設定していただければいいと思いますが、右側「音声」タブの「FAWCheck」にチェックが入っていること、また「FAW2aacプラグインが導入済であるかに注意が必要です。

f:id:heikin2525:20160514002805p:plain

おまけ(サンプル)

上3つはロゴ消ししてNL-Meansかけてます。音声無劣化です。
最後のは、公式Youtubeをフレーム補間して、AviUtl付属のノイズ除去フィルタかけた以外は特に何もしてません。音声もソースをそのままqaacです。
上3つはjw使って埋め込んでます。ブラウザじゃムリおもたいって人は直リンクからローカルでどうぞ。


激しい動きが多いのでちょっとキツイかな…。
途中のPAN3連発のカットでわかるくらいかなといったかんじ。


こっちもキツイ。
でもまだちょっとマシかも。


EDは大抵の作品で止メ画PANとかが多いので、わかりやすいけど面白くはない。
この作品はだいぶ気合入ってる方でサビからよく動いてますね。


えろげOPのようなモーショングラフィックス映像は補完するとほんとにすごいです。



以上です。では、良きぬるぬるライフを!
